大家知道excel如何制作甘特图吗?如果不知道，那就看一看excel制作甘特图教程，希望大家喜欢。

  excel制作甘特图教程

  制作甘特图步骤1：添加辅助数据，用于区分各项任务中已完成和未完成的天数。在G2：G9和H2：H9单元格区域输入下列公式，公式计算结果如下图所示。

  =IF($B$11>=D2,C2,IF($B$11>B2,$B$11-B2,""))

  =IF($B$11<=B2,C2,IF($B$11

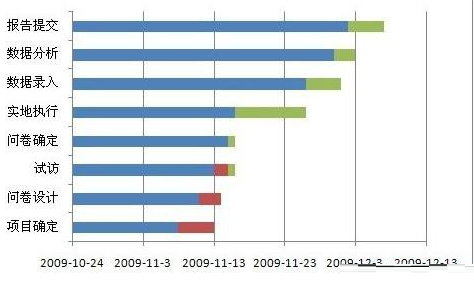

  制作甘特图步骤2：按下Ctrl键选取A1：B9和G1：H9单元格区域，选择“插入”—“图表”—“条形图”—“二维条形图”—“堆积条形图”创建堆积条形图，然后删除图例，结果如下图所示。

  制作甘特图步骤3：选中“计划开始日”系列，按Ctrl+1在弹出的“设置数据系列格式”对话框的“系列选项”选项卡中“分类间距”设为“10%”，在“填充”选项卡中设为“无填充”，在“边框颜色”选项卡中设为“无线条”，然后单击“关闭”。

  制作甘特图步骤4：选中X轴坐标轴，按Ctrl+1在弹出的“设置坐标轴格式”对话框的“坐标轴选项”设置最小值为40125(即2009/11/8的数值)，最大值为40154(即2009/12/7的数值)，主要刻度单位为3;再单击“数字”选项卡设置数字类别为短日期格式，结果如下图所示。

  制作甘特图步骤5：单击图表，再单击“设计”菜单—“选择数据”，在弹出的“选择数据源”对话框中单击“添加”按钮，新增“系列名称”为“系列4“，单出“确定”—“确定”，如下图所示。

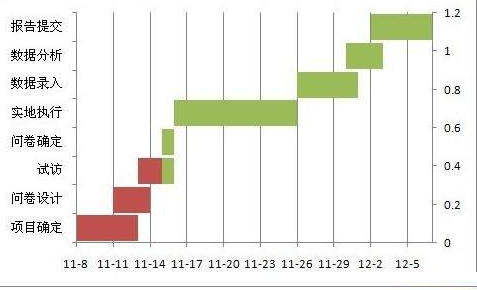

  制作甘特图步骤6：在选中”系列4“，“设计”菜单—“更改图表类型”—“XY散点图”—“带直线的散点图”—“确定”;然后再单击“设计”菜单—“选择数据”，在弹出的“选择数据源”对话框中单击“系列4”，单击“编辑”按钮，“X轴系列值”的源数据为对B11单元格的引用，然后“确定”—“确定”，结果如下图所示。

  制作甘特图步骤7：选中图表，选择“布局”菜单—“坐标轴”—“次要横坐标轴”—“其他次要横坐标轴选项”，在坐标轴选项中设置最小值为40125，最大值为40154，“主要刻度线类型”为“无”，“坐标轴标签为”为“无”;

  制作甘特图步骤8：选择“布局”菜单—“坐标轴”—“次要纵坐标轴”—“其他次要纵坐标轴选项”，在坐标轴选项中设置最小值为05，最大值为1，“主要刻度线类型”为“无”，“坐标轴标签为”为“无”;

  制作甘特图步骤9：选择“布局”菜单—“误差线”—“其他误差线选项”—跳出“添加误差线”对话框—选“系列4”—“确定”跳出“设置误差线格式”对话框，设置“显示”为“负偏差”，“误差量”为“自定义”，“指定值”保持1不变;

  制作甘特图步骤10：选中“系列4”—“布局”—“数据标签”—“其他数据标签选项”—勾选“X值”，结果如下图所示。

  制作甘特图步骤11：选择“Y轴”，按Ctrl+1跳出“设置坐标轴格式”对话框勾选“逆序类别”，单击“确定”，得到如下图所示。

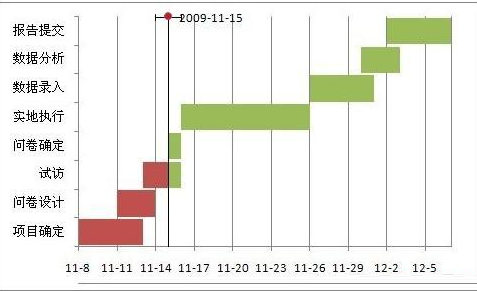

  制作甘特图步骤12：进一步美化图表，得到制作完成的图表如下所示。

  制作甘特图步骤13：改变B11单元格的数值，“今日线”会随之自动调整，条形图系列的颜色也会相应地发生变化。例如将B11单元格内容修改为2009-11-27时，图表效果如图所示。

  以上就是excel制作甘特图教程，希望可以帮助到大家。
